Tour à métaux hauteur des pointes 165 mm entre-pointes 1000 mm alésage 38 mm 1,5 kW 400V avec accessoires essentiels Optiturn
Pack tour à métaux OptiTurn TM3310D 3x400V avec accessoires essentiels.
Contenu du pack:
- 1 x Tour à métaux OptiTurn TM3310D 3x400V 1,5 kW, 713402025
- Accessoires essentiels:
1 x Tourelle à changement rapide automatique 5 pièces TOOE5/SWH3 E, 790007236
1 x Montage SWH3 E sur le chariot, 719000400
1 x Jeu de burins WP 16 mm 7 pcs, 790034324
1 x Mandrin porte-forets 16 mm B16, 790007512

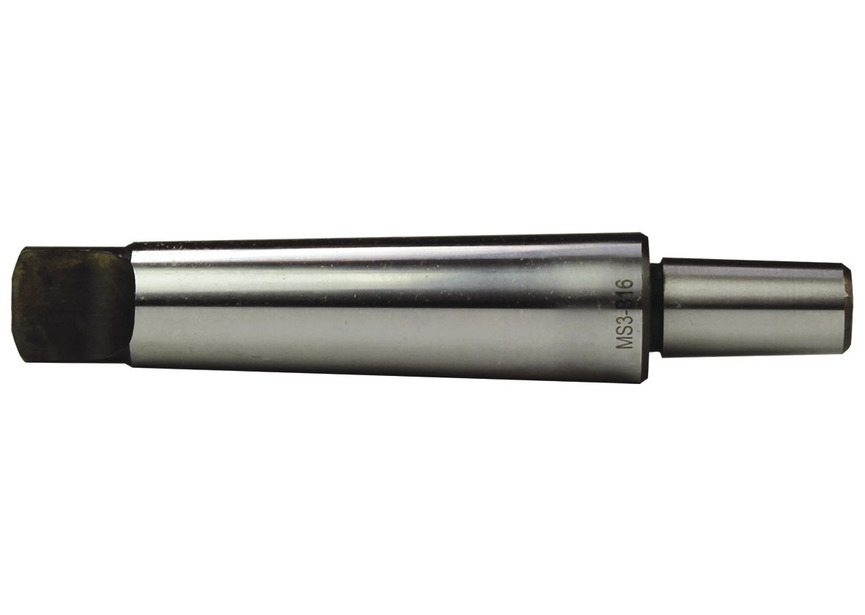

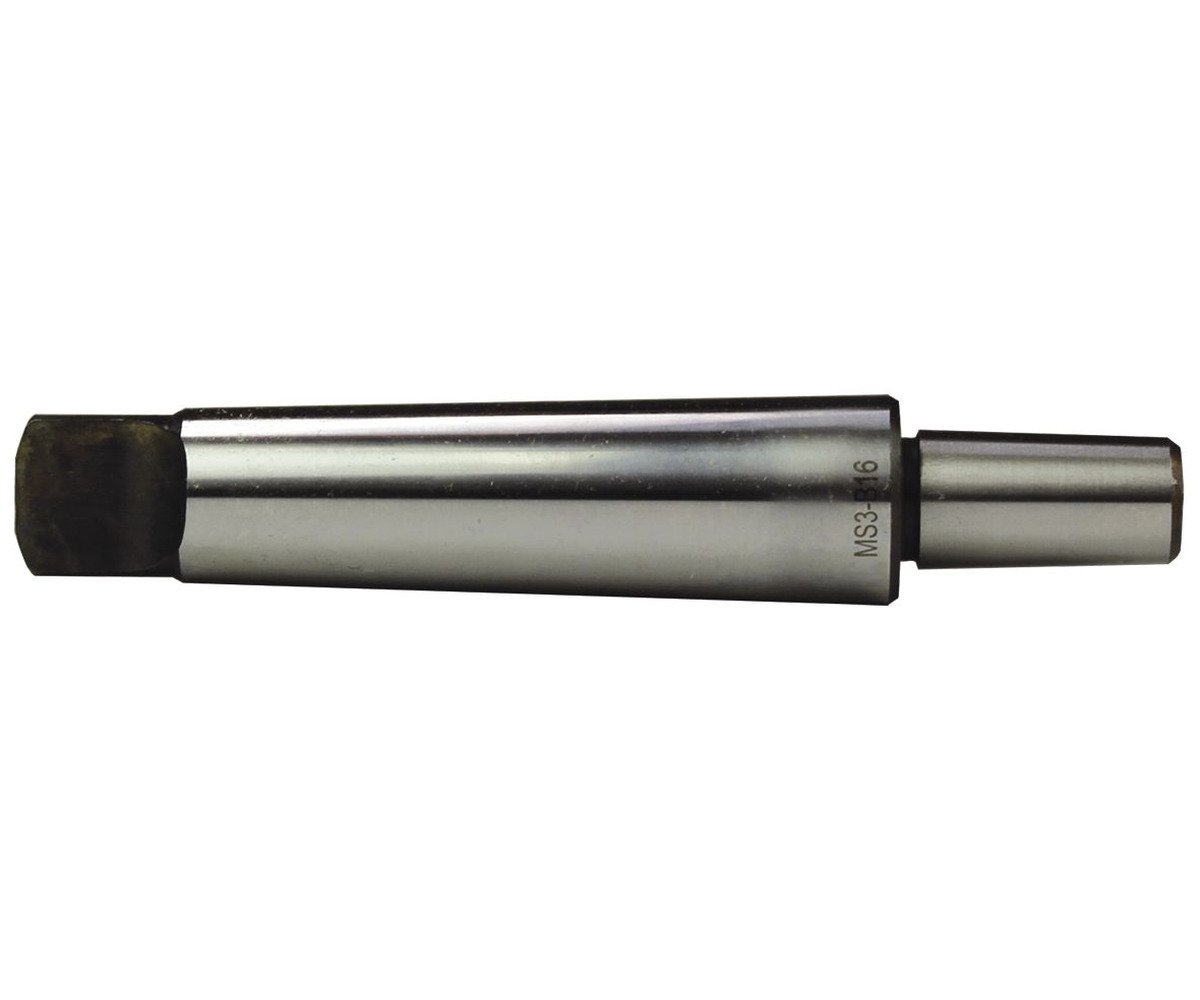

1 x Arbre mandrin porte-forets CM3-B16
1 x Pointe tournante rallongée CM3, 790004697
6 x Pied antivibratoire universel Airloc 75x75mm, GLV75, 790032758
Tour à métaux complet avec vis-mère et barre de chariotage et transmission dans un bain d’huile et avec lecture digitale DPA31 sur 3 axes.
Capacités :
- Hauteur des pointes : 168 mm
- Entre-pointes : 1000 mm
- Alésage de broche : 38 mm
Points forts :
- Moteur puissant de 1,5 kW
- Avec frein électromagnétique
- Éclairage machine LED
- Avec affichage digital sur les 3 axes
- Socle en tôle d'acier et bac à copeaux
Convient pour :
- Le planage, le tournage longitudinal et transversal, te tronçonnage, le tournage conique et le filetage
- Le travail à domicile, le tournage de tambours de frein dans les garages, les écoles et centres de formation, la maintenance en général, les départements de recherche et développement
Caratéristiques :
- Glissières du banc prismatique trempées par induction et rectifiées avec précision
- Précision de rotation du nez de broche meilleure que 0,015 mm
- Composants électriques Siemens ou Schneider
- Lardons de réglage sur toutes les glissières
- Finition précise et soignée
- Entraînement souple avec engrenages arrondis trempés et rectifiiés fonctionnant dans un bain d’huile
- Sélecteur du sens de rotation droite/gauche sur le chariot
- La broche du contrepoint est durcie et polie
- La broche principals parfaitement monté assure une capacité de charge élevée grâce à des roulements à billes de précision
- Enlèvement facile des copeaux à l'avant du tour
- Avec affichage digital DPA31 monté sur les 3 axes.
- Réduction du temps de réglage
- Commande simple
- Plus grande précision de travail
- Marge d’erreur considérablement réduite
- Clavier ergonomique
- Écran anti reflets
Sécurités :
- Bouton d’arrêt d’urgence (gauche et droite), boutons marche et arrêt séparés
- Tension à vide
- Commandes en basse tension 24V
- Microrupteurs sur le couvercle d'engrenages et dans la protection mandrin
- Carter anti-éclats et bac à copeaux
- Protection de la porte
- Protection de la vis-mère
- Frein électromagnétique
- Manivelles testées selon EN23125
- Leviers de commutation testés en fonction du cycle de vie EN ISO13849
Livré de série avec :
- Mandrin à 3 mors ø 160 mm, montage directe
- Douille de réduction CM5 – CM3
- 2 pointes fixes CM3
- Jeu de pignons
- Protocole de controle
- Manuel d'utilisation en français, indications signalétiques, marquage CE, certificat de conformité selon la directive Machine 2006/42/CE et directive CEM 2014/30/CE.
Conseil : Installation, mise en service et écolage par techniciens qualifiés sur demande.
Pack tour à métaux OptiTurn TM3310D 3x400V avec accessoires essentiels.
Contenu du pack:
- 1 x Tour à métaux OptiTurn TM3310D 3x400V 1,5 kW, 713402025
- Accessoires essentiels:
1 x Tourelle à changement rapide automatique 5 pièces TOOE5/SWH3 E, 790007236
1 x Montage SWH3 E sur le chariot, 719000400
1 x Jeu de burins WP 16 mm 7 pcs, 790034324
1 x Mandrin porte-forets 16 mm B16, 790007512
1 x Arbre mandrin porte-forets CM3-B16
1 x Pointe tournante rallongée CM3, 790004697
6 x Pied antivibratoire universel Airloc 75x75mm, GLV75, 790032758
Tour à métaux complet avec vis-mère et barre de chariotage et transmission dans un bain d’huile et avec lecture digitale DPA31 sur 3 axes.
Capacités :
- Hauteur des pointes : 168 mm
- Entre-pointes : 1000 mm
- Alésage de broche : 38 mm
Points forts :
- Moteur puissant de 1,5 kW
- Avec frein électromagnétique
- Éclairage machine LED
- Avec affichage digital sur les 3 axes
- Socle en tôle d'acier et bac à copeaux
Convient pour :
- Le planage, le tournage longitudinal et transversal, te tronçonnage, le tournage conique et le filetage
- Le travail à domicile, le tournage de tambours de frein dans les garages, les écoles et centres de formation, la maintenance en général, les départements de recherche et développement
Caratéristiques :
- Glissières du banc prismatique trempées par induction et rectifiées avec précision
- Précision de rotation du nez de broche meilleure que 0,015 mm
- Composants électriques Siemens ou Schneider
- Lardons de réglage sur toutes les glissières
- Finition précise et soignée
- Entraînement souple avec engrenages arrondis trempés et rectifiiés fonctionnant dans un bain d’huile
- Sélecteur du sens de rotation droite/gauche sur le chariot
- La broche du contrepoint est durcie et polie
- La broche principals parfaitement monté assure une capacité de charge élevée grâce à des roulements à billes de précision
- Enlèvement facile des copeaux à l'avant du tour
- Avec affichage digital DPA31 monté sur les 3 axes.
- Réduction du temps de réglage
- Commande simple
- Plus grande précision de travail
- Marge d’erreur considérablement réduite
- Clavier ergonomique
- Écran anti reflets
Sécurités :
- Bouton d’arrêt d’urgence (gauche et droite), boutons marche et arrêt séparés
- Tension à vide
- Commandes en basse tension 24V
- Microrupteurs sur le couvercle d'engrenages et dans la protection mandrin
- Carter anti-éclats et bac à copeaux
- Protection de la porte
- Protection de la vis-mère
- Frein électromagnétique
- Manivelles testées selon EN23125
- Leviers de commutation testés en fonction du cycle de vie EN ISO13849
Livré de série avec :
- Mandrin à 3 mors ø 160 mm, montage directe
- Douille de réduction CM5 – CM3
- 2 pointes fixes CM3
- Jeu de pignons
- Protocole de controle
- Manuel d'utilisation en français, indications signalétiques, marquage CE, certificat de conformité selon la directive Machine 2006/42/CE et directive CEM 2014/30/CE.
Conseil : Installation, mise en service et écolage par techniciens qualifiés sur demande.
Caractéristiques techniques
Référence
|
793403025 |
---|---|
Numéro original
|
TM3310D PACK |
Connexion électrique
|
|
Tension
V
|
3x400 |
Puissance
kW
|
1,5 |
Capacité
|
|
Hauteur de pointes
mm
|
165 |
Entrepointes
mm
|
1000 |
Diamètre maximum usinable
mm
|
330 |
Diamètre maximum au-dessus du chariot
mm
|
216 |
Largeur du banc
mm
|
190 |
Tête
|
|
Nombre de vitesses
|
9 |
Vitesse de la broche
min-1
|
65-2000 |
Cône morse de broche
CM
|
5 |
Nez de broche Camlock DIN55029
|
D1-4" |
Alésage de broche
mm
|
38 |
Filetage et avances
|
|
Avances longitudinales
mm/T
|
0.02 -0.4 (24) |
Avances transversales
mm/Rév.
|
0.01 - 0.2 (32) |
Filetage métrique
M
|
0.4 - 10 (29) |
Filetage en pouce
Gg/1"
|
56 - 4 |
Chariot
|
|
Course du petit chariot
mm
|
90 |
Course du chariot transversal
mm
|
168 |
Capacité maximale de la tourelle
mm
|
16x16 |
Contre-pointe
|
|
Cône contre-pointe
CM
|
3 |
Course contre-pointe
mm
|
100 (ø38) |
Poids
kg
|
505,00 |
Dimensions (L x l x h)
mm
|
1760x745 x1320 |
Prix (HT)
|
€ 7 789,00 HT |
