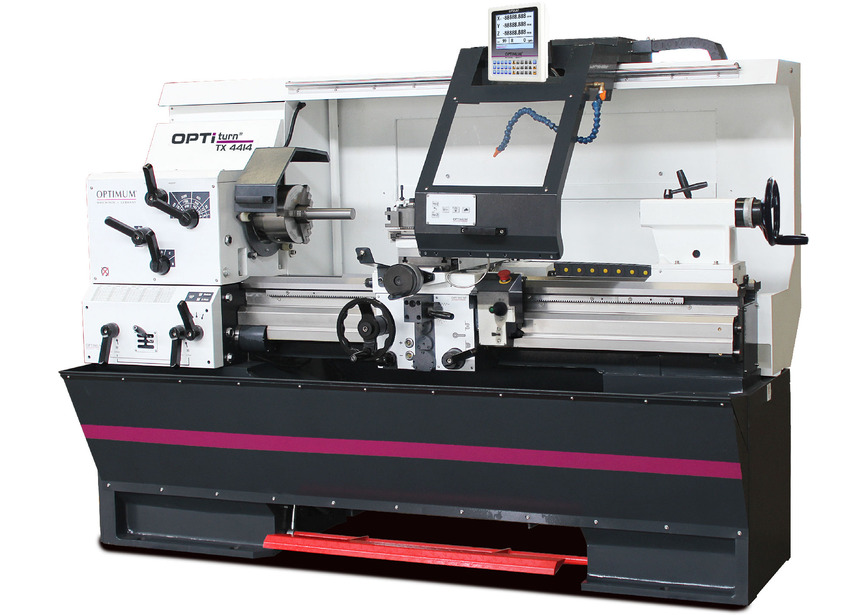

Tour à métaux industriel hauteur des pointes 220 mm entre-pointes 1280 mm alésage 52 mm 5,5 kW 400V + affichage digital Optiturn
Tour à métaux de précision avec lecture digitale DPA32 sur 3 axes.
Capacités:
- Hauteur des pointes: 220 mm
- Entre-pointes: 1280 mm
- Alésage de broche: 52 mm
Avantages:
- Châssis et banc de la machine en fonte spéciale fortement nervurée
- Moteur sans entretien extrêmement puissant de 5,5 kW
- Frein électronique sur la broche principale
- Lecture digitale DPA32 sur 3 axes
- Tourelle à changement rapide SWH5-B
Convient pour:
- Industrie, services de maintenance, maritime
Caractéristiques:
- Grande stabilité du logement de la broche grâce à la fonte 25 GG fortement nervurée
- Broche transversale trempée et rectifiée assurant une grande précision
- Grâce à une forte diminution des copeaux pendant les opérations de grattage, les surfaces les plus fines peuvent être obtenues ainsi que des tolérances très réduites
- Nombreuses possibilités de filetage et de chariotage sans changer les pignons
- Glissières du banc prismatique trempées et rectifiées
- Base en fonte de haute qualité en une seule pièce
- Broche principale fonctionnant parfaitement sur des roulements à billes de précision
- Avec commandes électriques centralisées:
- Bouton poussoir pour désactivation du pas
- Entraînement de la broche d'alimentation
- Éclairage de machine
- Pompe de refroidissement d'activation - Le routage électrique est dans une gaine. Ceci évite des câble qui pendent dans le liquide de refroidissement et permet de bien guider les câbles électriques du chariot
- Pompe de refroidissement externe avec filtre à copeaux avec réservoir en acier, selon les normes, pour un nettoyage facile
- Raccord de broche Camlock DIN ISO 702-2 N° 6
- Finition haute et précise
- Les engrenages et les arbres sont trempés et rectifiés, fonctionnant dans un bain d'huile avec des roulements de précision
- Système de lubrification central pour le banc.
- Éclairage LED selon la longueur du carter
- Avec lecture digitale DPA32, unités de codage IP67, la précision de la hauteur peut être utilisée dans les conditions les plus difficiles
Sécurités:
- Arrêt d'urgence, protection moteur et interrupteur principal verrouillables séparés
- Carter anti-éclats de grande dimension avec protection glissante de la porte-outils
- Protection métallique de vis-mère et barre d'avance
- Frein à pied
- Frein électronique sur la broche principale
- Déconnexion électronique de l'alimentation de l'axe Z
- Protection de mandrin avec microrupteur
- Volants et interrupteurs de direction testés selon EN23125
- Leviers de vitesse testés selon le cycle de vie EN ISO 13849
- Tension à vide; boutons de commande basse tension 24V
- Panneau arrière facile à retirer à des fins d'entretien
Livré de serié avec:
- Mandrin 3 mors, montage direct ø 200 mm, Camlock 6
- Tourelle à changement rapide SWH5-B
- Douille de réduction CM6 à CM3
- 1 point fixe long CM5
- 1 point fixe court CM3
- Clès de service
- Rempli d'huile pour engrenages de haute qualité
- Manuel français, inscriptions, marquage CE et certificat CE selon la directive machine 2006/42/CE et la directive CEM 2014/30/CE
Conseil: lunette fixe et à suivre ne sont pas comprises. Installation, mise en service et formation par des techniciens qualifiés sur demande
Tour à métaux de précision avec lecture digitale DPA32 sur 3 axes.
Capacités:
- Hauteur des pointes: 220 mm
- Entre-pointes: 1280 mm
- Alésage de broche: 52 mm
Avantages:
- Châssis et banc de la machine en fonte spéciale fortement nervurée
- Moteur sans entretien extrêmement puissant de 5,5 kW
- Frein électronique sur la broche principale
- Lecture digitale DPA32 sur 3 axes
- Tourelle à changement rapide SWH5-B
Convient pour:
- Industrie, services de maintenance, maritime
Caractéristiques:
- Grande stabilité du logement de la broche grâce à la fonte 25 GG fortement nervurée
- Broche transversale trempée et rectifiée assurant une grande précision
- Grâce à une forte diminution des copeaux pendant les opérations de grattage, les surfaces les plus fines peuvent être obtenues ainsi que des tolérances très réduites
- Nombreuses possibilités de filetage et de chariotage sans changer les pignons
- Glissières du banc prismatique trempées et rectifiées
- Base en fonte de haute qualité en une seule pièce
- Broche principale fonctionnant parfaitement sur des roulements à billes de précision
- Avec commandes électriques centralisées:
- Bouton poussoir pour désactivation du pas
- Entraînement de la broche d'alimentation
- Éclairage de machine
- Pompe de refroidissement d'activation - Le routage électrique est dans une gaine. Ceci évite des câble qui pendent dans le liquide de refroidissement et permet de bien guider les câbles électriques du chariot
- Pompe de refroidissement externe avec filtre à copeaux avec réservoir en acier, selon les normes, pour un nettoyage facile
- Raccord de broche Camlock DIN ISO 702-2 N° 6
- Finition haute et précise
- Les engrenages et les arbres sont trempés et rectifiés, fonctionnant dans un bain d'huile avec des roulements de précision
- Système de lubrification central pour le banc.
- Éclairage LED selon la longueur du carter
- Avec lecture digitale DPA32, unités de codage IP67, la précision de la hauteur peut être utilisée dans les conditions les plus difficiles
Sécurités:
- Arrêt d'urgence, protection moteur et interrupteur principal verrouillables séparés
- Carter anti-éclats de grande dimension avec protection glissante de la porte-outils
- Protection métallique de vis-mère et barre d'avance
- Frein à pied
- Frein électronique sur la broche principale
- Déconnexion électronique de l'alimentation de l'axe Z
- Protection de mandrin avec microrupteur
- Volants et interrupteurs de direction testés selon EN23125
- Leviers de vitesse testés selon le cycle de vie EN ISO 13849
- Tension à vide; boutons de commande basse tension 24V
- Panneau arrière facile à retirer à des fins d'entretien
Livré de serié avec:
- Mandrin 3 mors, montage direct ø 200 mm, Camlock 6
- Tourelle à changement rapide SWH5-B
- Douille de réduction CM6 à CM3
- 1 point fixe long CM5
- 1 point fixe court CM3
- Clès de service
- Rempli d'huile pour engrenages de haute qualité
- Manuel français, inscriptions, marquage CE et certificat CE selon la directive machine 2006/42/CE et la directive CEM 2014/30/CE
Conseil: lunette fixe et à suivre ne sont pas comprises. Installation, mise en service et formation par des techniciens qualifiés sur demande
Caractéristiques techniques
Référence
|
713432422 |
---|---|
Numéro original
|
TX4414 400V |
Connexion électrique
|
|
Tension
V
|
3x400 |
Puissance
kW
|
5,5 |
Puissance moteur de la pompe de refroidissement
W
|
100 |
Capacité
|
|
Hauteur de pointes
mm
|
220 |
Entrepointes
mm
|
1280 |
Diamètre maximum usinable
mm
|
440 |
Diamètre maximum au-dessus du chariot
mm
|
250 |
Largeur du banc
mm
|
300 |
Tête
|
|
Nombre de vitesses
|
12 |
Vitesse de la broche
min-1
|
40-2200 |
Cône morse de broche
CM
|
6 |
Nez de broche Camlock DIN55029
|
D1-6" |
Alésage de broche
mm
|
52 |
Filetage et avances
|
|
Avances longitudinales
mm/T
|
0.05-0.752 (44) |
Avances transversales
mm/Rév.
|
0.02-0.376 (44) |
Filetage métrique
M
|
0.5-7.5 (44) |
Filetage en pouce
Gg/1"
|
60-4 (44) |
Pas trapézoïdaux
D.P.
|
120-8 (44) |
Pas module
M.P.
|
0.25-3.75 (44) |
Chariot
|
|
Course du petit chariot
mm
|
153 |
Course du chariot transversal
mm
|
290 |
Capacité maximale de la tourelle
mm
|
25x25 |
Contre-pointe
|
|
Cône contre-pointe
CM
|
4 |
Course contre-pointe
mm
|
180 |
Poids
kg
|
1630,00 |
Dimensions (L x l x h)
mm
|
2400x1150 x200 |
